QB/T4903-2016暖贴温度特性检测仪

一、产品简介

QB/T4903-2016暖贴温度特性检测仪是湖北普爱药业有限公司按照中华人民共和国轻工行业标准《QB/T4903-2016暖贴》研制的人体取暖自反应暖贴类产品温度特性专用检测设备。专利证书号：ZL 201921128161.3。

适用于国家质量监督检验机构和暖贴、暖足贴、自热眼贴、暖宝宝等暖贴生产厂家的温度特性检测。

QB/T4903-2016暖贴温度特性检测仪功能：

1、QB/T4903-2016暖贴温度特性检测仪可同时采集多个暖贴检品从启用发热至40℃后经过最髙温度又回落到40℃全过程的时间和温度数据，实时显示每个检品的温度曲线。

2、由专用计算机软件按《QB/T4903-2016暖贴》的要求，统计分析多个检品的最高温度、持续发热时间、平均温度、升温时间、温度保证比值数据，自动对检测结果进行判定，并打印测试报告。

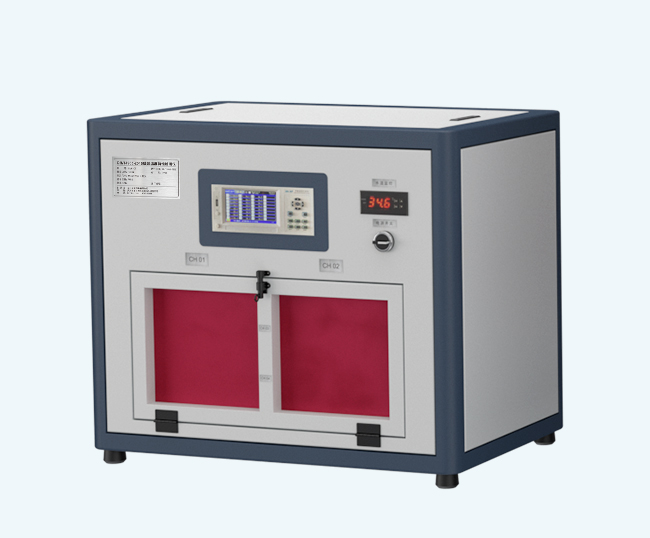

图1 PA01-4型QB/T4903-2016暖贴温度特性检测仪

二、产品型号

PA01-4型、PA02-8型、PA03-12型、PA04-16型

三、主要技术参数

（一）QB/T4903-2016温热装置

1、 温热装置:由温热器、循环式恒温水槽、底衬及覆盖材料组成。

2、底衬及覆盖材料:底衬材料为32支纱布(2层)；覆盖材料为200D的普通平面绒(8层)；尺寸和温热器表面一致。

3、 温热器:温热器用3mm厚热轧不锈钢板，制作一个长600mm、宽300mm、高100mm的箱子，在箱子测试面贴上8mm厚的塑料板(PP)，其余5面盖上30mm厚的发泡聚苯乙烯，在塑料板表面再盖上两层底衬，其各部位尺寸见图2。

4、循环式恒温水槽:使水在温热器中以2L/min～4L/min的流量循环，温热部(塑料板的表面)各部分的温度为(35±1)℃。

5、加热方式：进口电热管加热。

6、控温方式：液晶数显PID控制。

（二）多通道温度记录仪

1、温度传感器：K型热电偶，测量端金属长25mm 直径4mm

2、试验数量（工作通道）：可选

3、测温范围：0～100℃

4、测温精度：0.1℃

5、采集速度：≥1s/点（可自行设置）

6、温度数据采集软件：自动采集时间和温度数据，实时显示每通道温度数据和曲线。

（三）热敷贴温度特性数据统计分析系统软件

按QB/T4903-2016要求，统计分析多个工作通道的最高温度、持续发热时间、平均温度、升温时间、温度保证比值数据，自动对检测结果进行判定，打印测试报告。

（四）工作电源：220V

（五）整机功率：2000W

四、使用方法

1、打开电源开关，电热管、循环式恒温水泵和多通道温度记录仪开始工作。

2、在环境温度为(23±2)℃，相对湿度为(65±10)%，风速不大于 0.5m/s，加热至各工作通道及温热部位塑料板表面温度35℃±1℃后，方可进行检测工作。

3、按QB/T4903-2016温度试验方法检测产品，开始检测时，按下多通道温度记录仪上检测按键，开始记录检测数据。（若采用电脑记录时，打开电脑软件，点击开始按钮，电脑软件开始记录检测数据）。

4、检测结束，先点击多通道温度记录仪上“文件”按钮，再按触摸屏上“记录”按钮停止记录，然后用U盘导出需要的数据。（若采用电脑记录，鼠标点击软件上的停止键，然后保存即可）。

5、将上述保存好的数据导入暖贴温度特性数据统计分析系统软件，自动统计分析各个检品的最高温度、持续发热时间、平均温度、升温时间、温度保证比值数据，输入企业产品标准指标后，自动判定检测结果，打印测试报告。

五、制造商介绍

湖北普爱药业有限公司是国内最早生产热敷贴类产品的生产企业之一，拥有先进的热贴生产、检测设备和完善的质量保证体系。自1998年生产发热类药品坎离砂开始，相继自主研发生产金月子暖宫贴、寒痛热敷灵、烫熨治疗包等近二十种热敷类医疗器械产品，具有二十几年的热敷贴类产品生产历史。

2018年，我公司与省药医疗器械检验检测中心合作，按照YY0060-2018标准要求成功研发热敷贴温度特性检测仪，深受广大用户好评。同年，我公司根据中华人民共和国轻工行业标准《QB/T4903-2016 暖贴》要求，研制出QB/T4903-2016暖贴温度特性检测仪，用于暖贴、暖足贴、暖宝宝、蒸汽眼罩等日用暖贴类产品的检测。该设备性能稳定，测温准确，完全符合《QB/T4903-2016 暖贴》的要求，并取得专利证书，专利号：201921128161.3。招商热线：13707120181。
