产品详情
一、产品简介
蒸汽眼罩温度特性检测仪是湖北普爱药业有限公司按照中华人民共和国轻工行业标准《QB/T4903-2016 暖贴》和上海日用化学品行业协会《T/SHRH028-2020 蒸汽眼罩》研制的蒸汽眼罩温度特性专用检测设备。
专利证书号：ZL 201921128161.3；计算机软件著作权证书号：软著登字第11747302 号。
该设备适用于国家质量监督检验机构和蒸汽眼罩、暖足贴、自热眼贴、暖宝宝等暖贴生产厂家的温度特性检测。
蒸汽眼罩温度特性检测仪功能：
1、自动采集多个蒸汽眼罩检品从启用至 40℃后经过最髙温度又回落到 40℃全过程的时间和温度数据，可实时显示每个检品的温度曲线。
2、通过专用计算机系统软件按《T/SHRH028-2020 蒸汽眼罩》的要求，精确计算多个检品的最高温度、持续发热时间、平均温度、升温时间、温度保证比值。在软件系统中输入企业产品标准指标后，系统自动对检测结果进行分析判定，并打印测试报告。

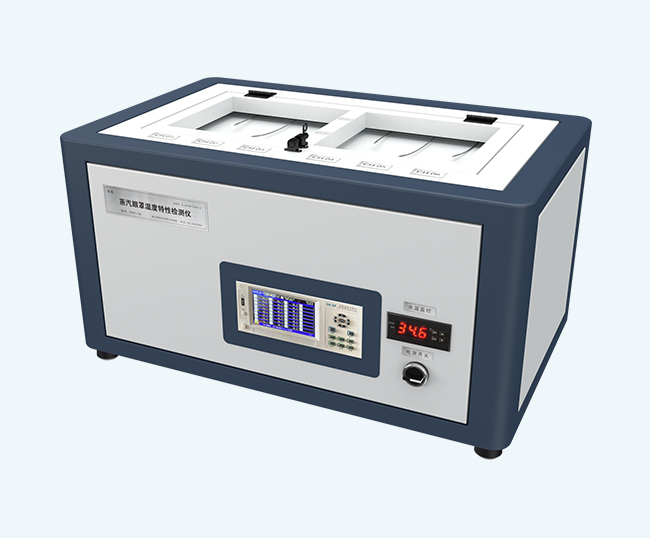

图 1 PA01-06 型蒸汽眼罩温度特性检测仪
二、主要技术参数
（一）温热装置
温热装置由温热器、循环式恒温水槽、底衬及覆盖材料组成。
1、温热器：温热器用 3mm 厚热轧不锈钢板，制作一个长 600mm、宽 300mm、高 100mm 的箱子，在箱子测试面贴上 8mm 厚的塑料板(PP)，其余 5 面盖上 30mm 厚的发泡聚苯乙烯，在塑料板表面再盖上两层底衬，其各部位尺寸见图 2。
2、循环式恒温水槽：使水在温热器中以 12L/min±2L/min 的流量循环，温热部(塑料板的表面)各部分的温度为(35±1)℃。
3、底衬及覆盖材料：底衬材料为 32 支纱布(2 层)；覆盖材料为 200D 的普通平面绒(8 层)；尺寸和温热器表面一致。
图 2 温热器各部位尺寸
4、加热方式：进口电热管加热。
5、控温方式：液晶数显 PID 控制。
（二）多通道温度记录仪
1、温度传感器总数：8 个（K 型热电偶，测量端金属长 25mm 直径 4mm）
2、工作通道产品检测传感器：6 个（CH01～CH06）
3、塑料板表面温度监控传感器：2 个（CH07～CH08）
4、测温范围：0～100℃
5、测温精度：0.1℃
6、温度数据采集时间间隔：≥1 秒（可自行设置，出厂设置默认 60 秒）
（三）蒸汽眼罩温度特性数据统计分析系统软件
1、系统软件按《T/SHRH028-2020 蒸汽眼罩》标准要求，精确计算多个工作通道的最高温度、持续发热时间、平均温度、升温时间、温度保证比值数据，
2、输入企业产品标准指标后，自动对检测结果进行分析判定，打印测试报告。
（四）工作电源：220V
（五）整机功率：1200W
（六）设备外形尺寸：80cm×50cm×48cm
（七）设备重量：90kg
三、使用方法
1、打开电源开关，电热管、循环式恒温水泵和多通道温度记录仪开始工作。设置多通道温度记录仪数据采集时间间隔（建议设置 60 秒）。
2、在温度为(25±2)℃，相对湿度为(65±10)%，风速不大于 0.5m/s 的环境下， 使所有温热部位塑料板表面（温度监控传感器）加热至 35℃±1℃后，方可进行检测工作。
3、开始检测时，按下多通道温度记录仪上“检测”按键，开始记录检测数据。（若采用电脑记录时，打开电脑软件，点击开始按钮，电脑软件开始记录检测数据）。
4、当所有检品温度都降至 40℃以下后，检测结束。先点击多通道温度记录仪上“STOP”按钮，再点击触摸屏上“停止”键，停止记录，然后插入 U 盘，按“文件”按钮，选择对应的数据导出至 U 盘保存。（若采用电脑记录，鼠标点击软件上的停止键，然后保存即可）。
5、在电脑上打开《蒸汽眼罩温度特性检测仪数据统计分析系统》软件，导入上述U 盘保存好的数据，即可自动统计各个检品的最高温度、持续发热时间、平均温度、升温时间、温度保证比值。输入企业产品标准指标后，自动分析判定检测结果， 打印测试报告。
注：应按《T/SHRH028-2020 蒸汽眼罩》标准温度试验方法完成检测全过程。若检品检测前温度高于 40℃，或温度没有降至 40℃以下结束检测，则该检品检测数据为无效数据，不参与数据统计分析。
四、安全提示
1、设备出厂时，循环水温度控制器已经设置完成，正常情况下不要随意更改。
2、请勿打开机仓内的各种循环水阀门，防止循环水泄漏。
3、节假日期间或长时间不使用，应关闭电源停止工作，延长设备寿命，避免安全事故。
4、本设备安装有漏电保护装置。应确保外接电源接地线有效，防止安全事故。
五、维护保养
若底衬铺垫材料日久出现破损，可用 32 支纱布(2 层）缝制后更换，或与设备制造商联系配件更换。
六、异常情况处理
1、若检测室环境温度高于 25℃，可能导致温热部位塑料板表面监控传感器温度超过 36℃，应降低检测室环境温度至标准要求的 25℃±2℃范围。
2、若温热部位塑料板表面监控温度超出 35℃±1℃范围，可适量调节水温控制器的温度设置，使所有的监控温度在 35℃±1℃范围内。
3、其它异常情况，请与供应商联系处理。
七、售后服务
1、设备质保期一年，一年内非人为损坏，制造商免费维修。质保期后，终身有偿维保服务。
2、免费升级更新蒸汽眼罩温度特性数据统计分析系统软件。

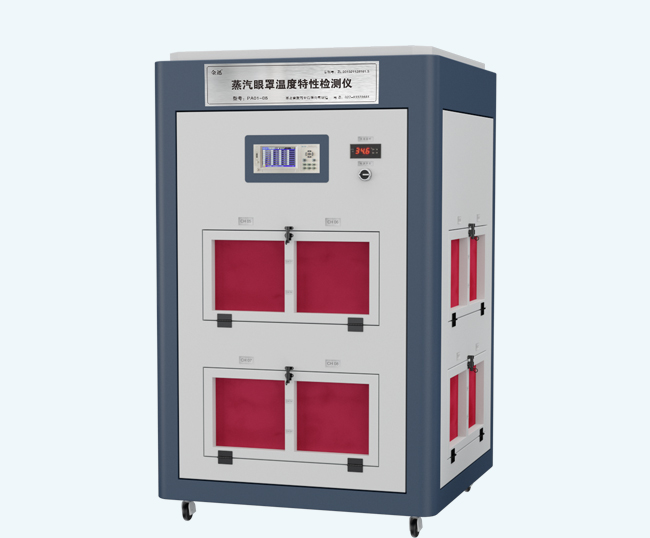

八、产品型号及组成
产品型号及组成
|
型 号 |
PA01-06 型 |
PA02-12 型 |
PA03-18 型
|
PA04-24 型 |
|
检品最多数量（个） |
6 |
12 |
18 |
24 |
|
QB/T4903 温热器（个） |
1 |
2 |
3 |
4 |
|
工作通道温度传感器（个） |
6 |
12 |
18 |
24 |
|
温热器塑料板表面温度监控 传感器（个） |
2 |
4 |
6 |
8 |
|
多通道温度记录仪（台） |
1 |
1 |
1 |
1 |
|
多通道温度记录仪电脑安装程序软件（套） |
1 |
1 |
1 |
1 |
|
蒸汽眼罩温度特性数据统计 分析系统软件（套） |
1 |
1 |
1 |
1 |
|
专用数据采集 U 盘（个） |
1 |
1 |
1 |
1 |
|
电脑、打印机（选配） |
1 |
1 |
1 |
1 |
九、随行文件
1、蒸汽眼罩温度特性检测仪产品说明书一份
2、多通道温度记录仪使用说明书一份
3、专用 U 盘 1 个（内有：蒸汽眼罩温度特性数据统计分析系统软件，多通道温度记录仪电脑安装程序软件，多路温度记录仪使用说明书电子版，《QB/T4903-2016 暖贴》和《T/SHRH028-2020 蒸汽眼罩》电子版）
4、多通道温度记录仪出厂校准证书
5、多通道温度记录仪第三方校准证书
6、水温控制器使用说明书
十、生产企业信息
生产单位：湖北普爱药业有限公司
生产地址：武汉市东西湖区九通路银湖科技工业园 13707120181
传真：027-83372890
